သံမဏိအလှည့်ကျပြွန်၏ဖိအား - ဆောင်သောစွမ်းရည်ကိုမည်သို့တွက်ချက်ရမည်နည်း။

သံမဏိခါးပတ်ပြွန် 304 ခု၏ယုံကြည်စိတ်ချရသောကုန်ပစ္စည်းပေးသွင်းသူအနေဖြင့်ဤပြွန်များ၏ဖိအားပေးမှုနှင့် ပတ်သက်. ဖောက်သည်များထံမှစုံစမ်းစစ်ဆေးမှုများနှင့်မကြာခဏတွေ့ဆုံလေ့ရှိသည်။ စက်မှုလယ်ယာစနစ်များမှဗိသုကာစနစ်များမှဗိသုကာဆိုင်ရာစနစ်များသို့ 0 င်ရောက်နိုင်သည့်ဖိအားပေးမှုစွမ်းရည်ကိုမည်သို့တွက်ချက်ရမည်ကိုမည်သို့လေ့လာရမည်ကိုနားလည်ခြင်း။ ဤဘလော့ဂ်ပို့စ်တွင်ပါ 0 င်သည့်ဖိအားပေးမှုပမာဏ 304 ခု၏ဖိအားပေးမှုပမာဏကိုတွက်ချက်ခြင်း,

304 သံမဏိအစဉ်အဆက်ပြွန်နားလည်မှု

304 သံမဏိသည်အလွန်ကောင်းမွန်သောချေးခြင်း, ခွန်အားမြင့်ခြင်းနှင့်ကောင်းမွန်သောအသုံးချမှုကြောင့်ပတ်ပတ်လည်ပြွန်များ၏ထုတ်လုပ်မှုတွင်ကျယ်ပြန့်စွာအသုံးပြုသောပစ္စည်းဖြစ်သည်။ ပြွန်များကိုအရွယ်အစားအမျိုးမျိုး, နံရံအထူများနှင့်အရှည်များတွင်ရရှိနိုင်ပါသည်။ အရည်များသယ်ယူပို့ဆောင်ခြင်း, ပံ့ပိုးမှုတည်ဆောက်ပုံများ, သို့မဟုတ်အလှဆင်ရည်ရွယ်ချက်များအတွက်,

ဖိအားကိုထိခိုက်သောအဓိကအချက်များ - စွမ်းဆောင်ရည်ကိုပါ

တွက်ချက်မှုနည်းလမ်းများသို့မလွှဲမရှောင်ခြင်းမပြုမီသံမဏိခါးပတ်ပြွန်၏ဖိအားပေးမှုကိုလွှမ်းမိုးသောအဓိကအချက်များကိုနားလည်ရန်မရှိမဖြစ်လိုအပ်သည်။

ပစ္စည်းဂုဏ်သတ္တိများ

အလျှော့ပေးလိုက်လျောခြင်းနှင့်ဆန့်ကျင်စွမ်းအားကဲ့သို့သောသံမဏိ 304 ခု၏စက်မှုဆိုင်ရာဂုဏ်သတ္တိများသည်စွမ်းဆောင်ရည်ကိုအဆုံးအဖြတ်ပေးရန်အရေးပါသောအခန်းကဏ် play မှပါ 0 င်သည်။ အထွက်နှုန်းအစွမ်းသတ္တိသည်ပလတ်စတစ်ဖြင့်ပုံပျက်သောစိတ်ဖိစီးမှုဖြစ်သည်။ သံမဏိအငှားသံမဏိအတွက်ပုံမှန်အထွက်နှုန်းသည် 205 MPA (PSI 30,000 PSI) နှင့်ဆန့ ်. အစွမ်းသတ္တိသည် 515 MPA (75000 PSI) ဖြစ်သည်။

Tube dimensions

Round Tube ၏အညွန့် (OD) နှင့်နံရံအထူ (WT) သည်ဖိအားတွက်ချက်မှုတွင်အရေးပါသော parametersters ဖြစ်သည်။ ယေဘုယျအားဖြင့်ပိုမိုကျယ်ပြန့်သောအပြင်ကျယ်ပြန့်သောနံရံများနှင့်နံရံထူသောနံရံထူထပ်သောပြွန်များသည်ပိုမိုမြင့်မားသောဖိအားများကိုခံနိုင်ရည်ရှိသည်။

အခြေအနေများ

ပြွန်စရိတ်သို့မဟုတ်ကန့်သတ်ချက်ကိုပံ့ပိုးပေးသည့်နည်းသည်၎င်း၏ဖိအားပေးမှုကိုသက်ရောက်စေနိုင်သည်။ ဥပမာအားဖြင့်ပုံသေဆုံးသည့်ပြွန်များနှင့်အတူပြွန်တစ်ခုသည်အခမဲ့စွန်းနှင့်အတူပြွန်နှင့်နှိုင်းယှဉ်ပါကပိုမိုမြင့်မားသောဖိအားပေးမှုရှိသည်။

တွက်ချက်မှုနည်းလမ်းများ

သံမဏိခါးပတ်ပြွန်၏ဖိအားကိုတွက်ချက်ရန်ဖိအားကိုတွက်ချက်ရန်နည်းလမ်းများစွာရှိသည်။ အသုံးအများဆုံးဖော်မြူလာတစ်ခုမှာ Barlow ၏ပုံသေနည်းဖြစ်သည်။ ၎င်းသည် Hoops စိတ်ဖိစီးမှုသီအိုရီပေါ်တွင်အခြေခံသည်။

Barlow ရဲ့ပုံသေနည်း

Barlow ၏ပုံသေနည်းသည်ပါးလွှာသောနံရံများသည်ကျရှုံးခြင်းမရှိဘဲခံနိုင်ရည်ရှိသည့်အတွင်းပိုင်းဖိအားကိုတွက်ချက်ရန်အသုံးပြုသည်။ ပုံသေနည်းသည်အောက်ပါအတိုင်းဖြစ်သည် -

[p = \ frac {2s \ time time t} {)}]

ဘယ်မှာလဲ

• (P) အတွင်းပိုင်းဖိအား (MPA သို့မဟုတ် PSI တွင်)
• (S) သည်ပစ္စည်း၏ခွင့်ပြုထားသောဖိစီးမှု (MPA သို့မဟုတ် PSI) သံမဏိ 304 အတွက်ခွင့်ပြုထားသောစိတ်ဖိစီးမှုများကိုပုံမှန်အားဖြင့်လက်တွေ့ကျသောအချက်များအနေဖြင့်, ခွင့်ပြုထားသောစိတ်ဖိစီးမှုအတွက်ဘုံတန်ဖိုးမှာ 138 MPA (PSI 20000 PSI) ရှိသည်။
• (t) သည်ပြွန်၏နံရံအထူ (မီလီမီတာသို့မဟုတ်လက်မတွင်)
• ()) ပြွန်၏အပြင်ဘက်အချင်း (မီလီမီတာသို့မဟုတ်လက်မတွင်)

ဥပမာတွက်ချက်မှု

ကျွန်ုပ်တို့တွင်အချင်းမီလီမီတာနှင့်နံရံအထူ (t = 3) မီလီမီတာနှင့်အတူ 304 သံမဏိခါးပတ်ပြွန်ရှိသည်ဟုယူဆကြပါစို့။ ခွင့်ပြုထားသောဖိစီးမှု (S = 138) MPA ကိုအသုံးပြုခြင်းသည်အောက်ပါအတိုင်းစွမ်းရည်ကိုတွက်ချက်နိုင်သည်။

[p = \ frac {2 \ timac {2 \ timaces138 \ tags3} {50} 16.56 \ mpa]

ဆိုလိုသည်မှာပြွန်သည်ပေးထားသောအခြေအနေများအောက်တွင် 16.56 MPA အထိအတွက်ပြည်တွင်းဖိအားကိုခံနိုင်ရည်ရှိသည်။

Barlow ၏ပုံသေနည်း၏ကန့်သတ်ချက်များ

Barlow ၏ပုံဖော်မြူလာသည်ရိုးရှင်းသောနံရံများဖြစ်သောတင်းမာမှုကိုတွက်ချက်ရန်ဖိအားကိုတွက်ချက်ရန်ရိုးရှင်းသောနှင့်ကျယ်ပြန့်စွာအသုံးပြုသောနည်းလမ်းဖြစ်သည်။

• ပါးလွှာသော - နံရံယူဆချက်: Barlow ၏ပုံသေနည်းသည်ပြွန်နံရံသည်ပါးလွှာသည်ကိုအခြေခံသည်။ ပုံမှန်အားဖြင့်နံရံအထူနှင့် (t / d) သည် 0.1 ထက်နည်းသည် ထူထပ်သောနံရံများအတွက်ပိုမိုရှုပ်ထွေးသောဖော်မြူလာများသို့မဟုတ်အကန့်အသတ်ခွဲခြမ်းစိတ်ဖြာမှုလိုအပ်နိုင်သည်။
• အဆုံးအကျိုးသက်ရောက်မှုများ: အထူးသဖြင့်ပြွန်များအထူးသဖြင့်ပြွန်များအတွက်ဖိအားပေးမှုအပေါ်သိသိသာသာသက်ရောက်မှုရှိနိုင်သောပုံသေနည်းသည်ပြွန်၏အဆင့်အခြေအနေများကိုထည့်သွင်းစဉ်းစားခြင်းမရှိပါ။
• ပစ္စည်းမဟုတ်သောပစ္စည်း - linearity: Barlow ၏ပုံသေနည်းသည်ရုပ်ပစ္စည်းသည်ကြီးမားသောပုံသဏ် or ာရီများသို့မဟုတ်မြင့်မားသောစိတ်ဖိစီးမှုအခြေအနေများအတွက်တိကျမှုမရှိနိုင်ကြောင်း,

အခြားထည့်သွင်းစဉ်းစားချက်များ

တွက်ချက်မှုနည်းစနစ်များအပြင်, သံမဏိခါးပတ်ပြွန်၏ဖိအားပေးမှုကိုဆုံးဖြတ်သည့်အခါစဉ်းစားရန်အခြားအချက်များရှိသည်။

ချေးခြင်းနှင့်တိုက်စားခြင်း

ချေးခြင်းနှင့်တိုက်စားခြင်းတို့သည်အချိန်ကြာလာသည်နှင့်အမျှပြွန်၏နံရံအထူကိုလျော့နည်းစေနိုင်သည်။ သင့်လျော်သောချေးယူမှု - သက်တမ်းအတွင်းရှိဒဏ်ခံပစ္စည်းများနှင့်အကာအကွယ်အဖုံးများကိုရွေးချယ်ရန်အရေးကြီးသည်။

အပူအအေး

သံမဏိ 304 ခု၏စက်မှုဂုဏ်သတ္တိများသည်အပူချိန်နှင့်အတူပြောင်းလဲနိုင်သည်။ မြင့်မားသောအပူချိန်မြင့်မားသောကြောင့်ပစ္စည်း၏အထွက်နှုန်းအစွမ်းသတ္တိနှင့်ဆန့်တင်းခိုင်စွမ်းအားသည်စွမ်းဆောင်ရည်ကိုအကျိုးသက်ရောက်နိုင်သည့်ဖိအားကိုအကျိုးသက်ရောက်နိုင်သည်။ ပိုက်စနစ်ကိုဒီဇိုင်းရေးဆွဲရာတွင်အပူချိန်အကွာအဝေးကိုစဉ်းစားရန်လိုအပ်သည်။

အန္တရာယ်ကင်းရှင်းရေးအချက်များ

ပိုက်စနစ်၏လုံခြုံမှုနှင့်ယုံကြည်စိတ်ချရမှုများကိုသေချာစေရန်, တွက်ချက်ထားသည့်ဖိအားကိုတွက်ချက်နိုင်သည့်ဖိအားများသို့ဘေးကင်းလုံခြုံမှုအချက်များကိုကျင့်သုံးရန်မှာတွေ့ရလေ့ရှိသည်။ ပစ္စည်းဂုဏ်သတ္တိများ, ကုန်ထုတ်လုပ်မှုလုပ်ငန်းစဉ်များနှင့်လည်ပတ်မှုအခြေအနေများတွင်မသေချာမရေရာမှုများအတွက်လုံခြုံမှုဆိုင်ရာအချက်အလက်များရှိသည်။ ဖိအားပေးမှုအတွက်ပုံမှန်လုံခြုံရေးအချက် - အစိတ်အပိုင်းများပါ 0 င်သည့်အစိတ်အပိုင်းများပါ 0 င်သည့် 1.5 မှ 4 အကြားဖြစ်သည်။

ဆက်စပ်ထုတ်ကုန်များ

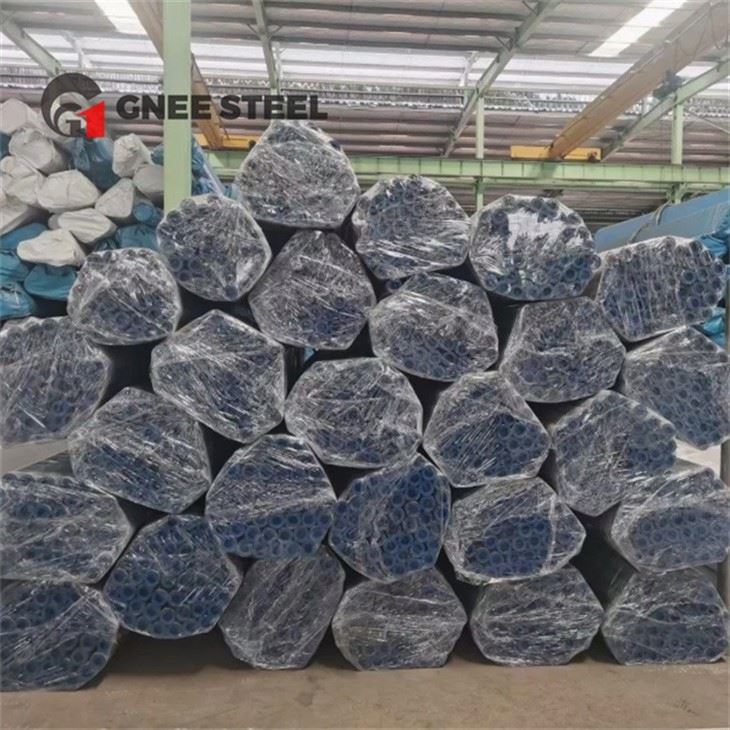

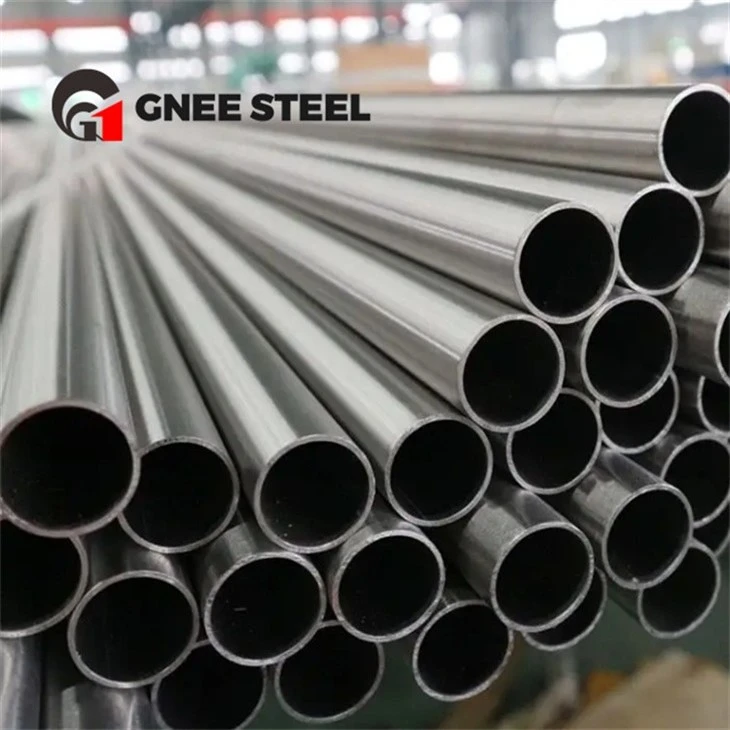

အကယ်. သင်သည်အခြားသံမဏိပိုက်များအခြားအမျိုးအစားများကိုသင်စိတ်ဝင်စားပါကကျွန်ုပ်တို့သည်အပါအ 0 င်ကျယ်ပြန့်သောထုတ်ကုန်များကိုလည်းကမ်းလှမ်းသည်ASTM A270 tp316l ultra - စင်ကြယ်သောတိကျသောသံမဏိပိုက် -,ASTM A312 TP 317L Stainless Stainless Steel ချောမွေ့ပိုက်နှင့်ASTM A269 TP304LN SS ပွတ်ပိုက်။ ဤပိုက်များသည်အရည်အသွေးမြင့်မားသောစံနှုန်းများနှင့်ကိုက်ညီရန်ဒီဇိုင်းပြုလုပ်ထားပြီးစက်မှုလုပ်ငန်းနှင့်စီးပွားဖြစ်အသုံးချပရိုဂရမ်အမျိုးမျိုးအတွက်သင့်တော်သည်။

ကောက်ချက်

ဖိအားပေးမှုပမာဏကိုတွက်ချက်ခြင်း - သံမဏိပြွန်ပြွန်များရှိသည့်ပမာဏကိုတွက်ချက်ခြင်းစွမ်းရည်သည်ပိုက်စနစ်များ၏လုံခြုံမှုနှင့်ယုံကြည်စိတ်ချရမှုကိုသေချာစေရန်အလွန်အရေးကြီးသောခြေလှမ်းဖြစ်သည်။ သင့်လျော်သောတွက်ချက်မှုနည်းလမ်းများကို အသုံးပြု. သော့ခလောက်, အပူချိန်နှင့်ဘေးကင်းရေးအချက်များစသည့်အခြားသက်ဆိုင်ရာအချက်များကိုစဉ်းစားခြင်းအားဖြင့်သင့်ရဲ့ applications များအတွက် tubes ကိုရွေးချယ်ခြင်းနှင့်ဒီဇိုင်းရေးဆွဲရာတွင်သင့်လျော်သောဆုံးဖြတ်ချက်များကိုထည့်သွင်းစဉ်းစားနိုင်သည်။

အကယ်. သင့်တွင်မေးခွန်းများရှိပါကသို့မဟုတ်ဖိအားပေးမှုပမာဏ 304 ခု၏ဖိအားပေးမှုပမာဏသို့မဟုတ်အခြားသံမဏိထုတ်ကုန်များသို့မဟုတ်အခြားသံမဏိထုတ်ကုန်များနှင့်အခြားသံမဏိထုတ်ကုန်များနှင့်အခြားသံမဏိထုတ်ကုန်များပါ 0 င်သည်။ ကျွန်ုပ်တို့၏ကျွမ်းကျင်သူအဖွဲ့သည်သင့်အားကျွမ်းကျင်သောအကြံဥာဏ်များနှင့်အရည်အသွေးမြင့်မားသောထုတ်ကုန်များဖြင့်သင့်အားအမြဲတမ်းအသင့်ရှိနေသည်။

ကိုးကားခြင်း

• asme ဘွိုင်လာနှင့်ဖိအားရေယာဉ်ကုဒ်
• သံမဏိပြွန်များအတွက် ASTM စံချိန်စံညွှန်းများ
• Joseph E. Shig Leat နှင့် Charles R. Mischke မှ "စက်မှုအင်ဂျင်နီယာဒီဇိုင်း"
